Démontage du SX-64

Cette page explique comment démonter le SX-64 tout en ayant quelques chances d'arriver à le remonter.

Lorsque j'ai démonté le mien, le but était d'accéder à tous les chips sur support pour les oter et les replacer. Il s'agit en effet d'après les infos que j'ai pu trouver à droite et à gauche d'une cause de panne courante. Malheureusement, dans mon cas ça n'a pas suffit...

Quelques petites remarques pour commencer:

Choisissez un endroit dégagé, et prévoyez un endroit sûr pour garder les vis que vous allez enlever
Toutes les vis peuvent s'enlever avec un tournevis cruciforme de taille moyenne (j'ai utilisé celui que j'utilise d'habitude pour démonter les PC)
Si vous voulez enlever les chips de leur support, prévoyez un petit tournevis plat, et surtout allez-y doucement
Débranchez le SX-64 du secteur avant de commencer le démontage !
Soyez très prudent si vous touchez à l'écran ou aux circuits alentours. Il s'agit d'une télé, donc il y a probablement de la THT pas loin (Très Haute Tension) même si l'ordinateur est débranché.
Le plus important: Toutes ces informations sont données à titre d'information et de divertissement mais sans aucune garantie ! Vous faites ce que vous voulez avec votre SX-64 à vos risques et périls, et je ne saurai en être tenu responsable de quelque manière que ce soit !

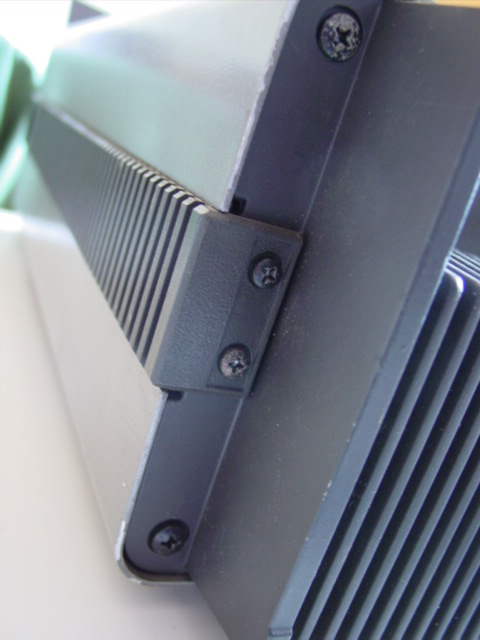

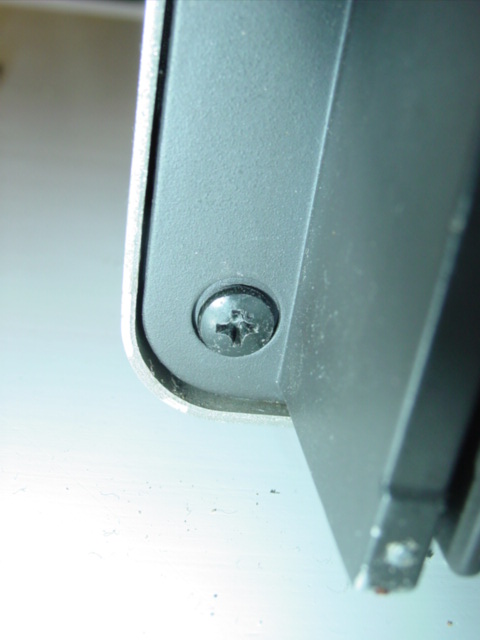

La première étape consiste à ôter les deux vis qui tiennent les deux bandes de plastique sur les cotés du boitier.

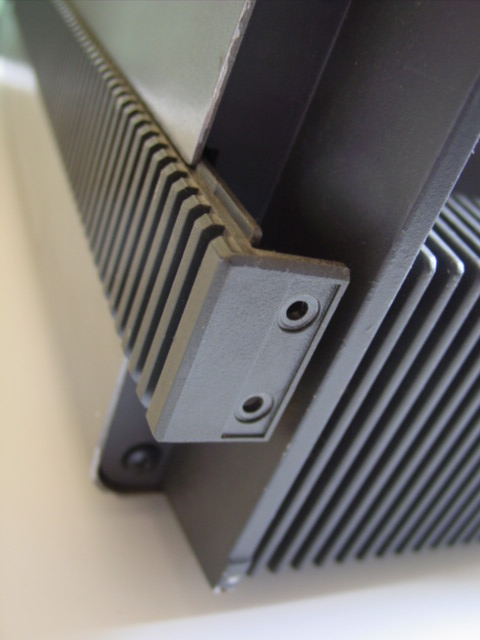

Une fois les vis enlevées, les bandes de plastiques peuvent coulisser et sortir vers l'arrière.

Bien sur, il faut faire l'opération des deux côtés :o)

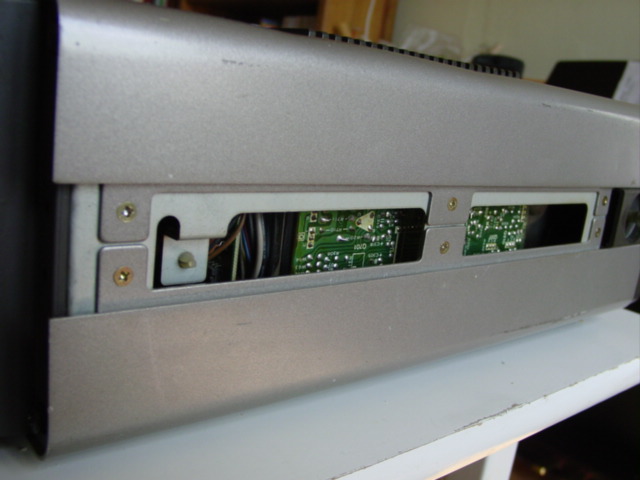

Une fois les bandes enlevées, on découvre... de nouvelles vis :o)

Il faut enlever les 6 du haut (3 de chaque côté) afin de pouvoir ôter la partie supérieure du capot.

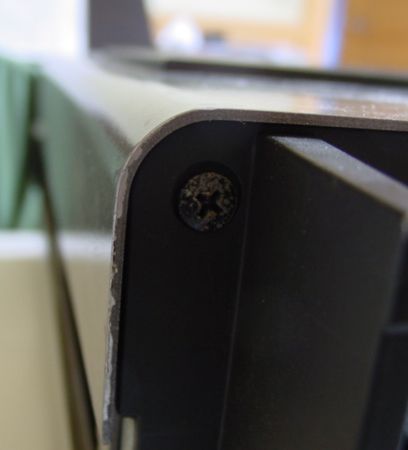

Une fois ces vis enlevées, il faut ôter les 2 grosses vis dans les coins supérieurs à l'arrière.

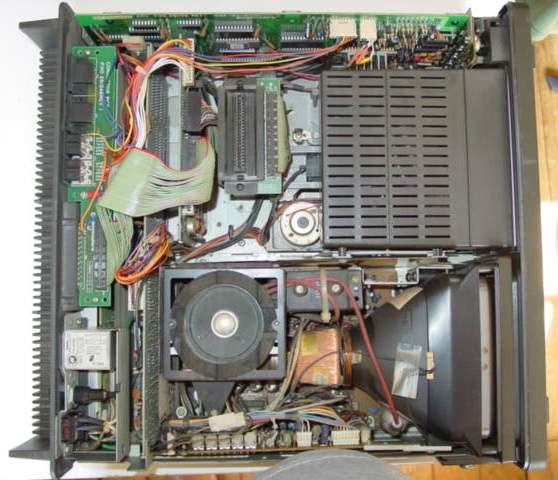

Le capôt peut maintenant être ôté

En bas à gauche le bloc d'alimentation
En haut à gauche la carte des connecteurs de sortie
En haut la carte CPU qui contient entre autres le 6510, le SID et le VIC
Juste en dessous à gauche, pluguée dans celle-ci se trouve la carte d'entrée-sortie qui contient entre autres les deux CIA
A droite de celle-ci une petite carte qui contient le port cartouche
Encore à droite se trouve le lecteur de disquettes
Tout en bas se trouve l'écran et toute la circuiterie qui va avec

La carte CPU et la carte d'entrée-sortie sont fixées par des "petits bitonios" en plastic noir...

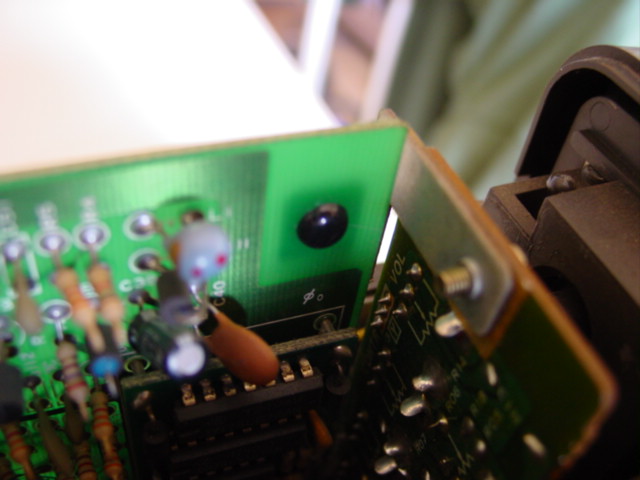

Les mêmes vus de derrière
pour les détacher, il faut pousser le petit bout qui dépasse, et tout vient tout seul

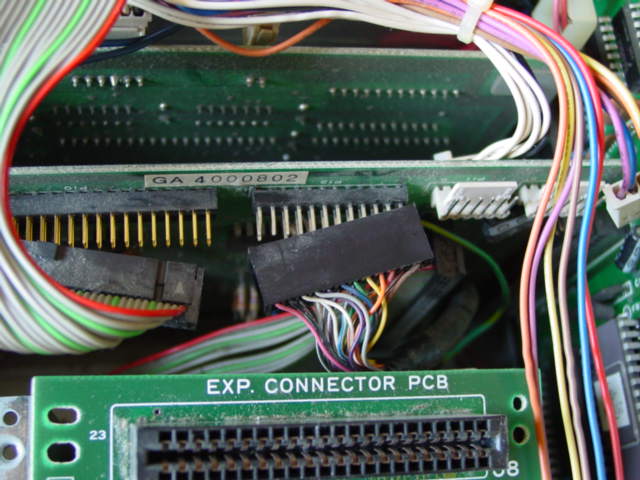

Voici une vue rapprochée de la carte d'entrée-sortie. Pour la sortir, il faut commencer par déconnecter toutes les nappes et dévisser le connecteur du port cartouche
Faites attention aux deux connecteurs de droite qui sont identiques.
Pour le connecteur qui va à la carte du port cartouche, le plus simple est de sortir la carte d'entrée-sortie, puis ensuite de le débrancher (la nappe est assez longue).
Pour sortir la carte, le plus simple est d'ôter le petit bitoniot noir en haut à gauche, puis de la faire coulisser vers la gauche pour la dépluguer de la carte CPU avant de l'enlever.

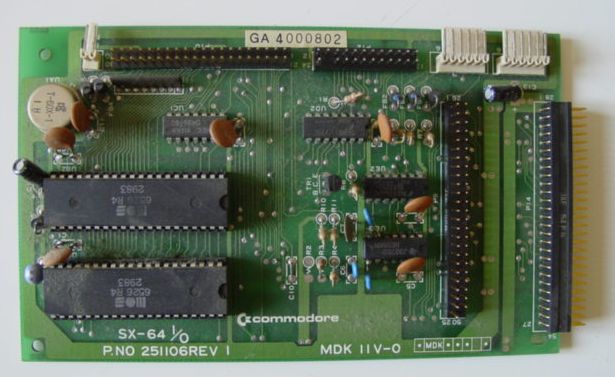

Voici la carte d'entrée-sortie seule (c'est un peu poussiéreux, et pourtant l'aspirateur est déjà passé par là :o))
On peut voir à gauche les deux CIA, au milieu le connecteur pour le port cartouches et à droite le connecteur qui va à la carte CPU

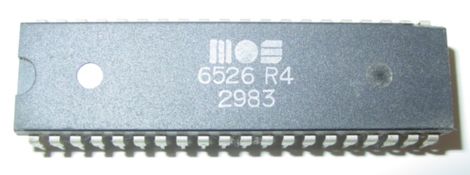

Voilà un gros plan sur le CIA de face...

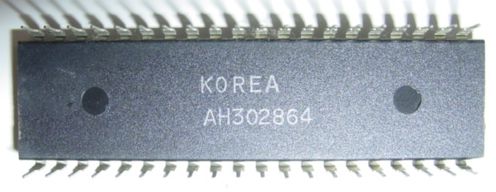

...et de dos.

Pour ôter la carte CPU, il faut commencer par débrancher tous les câbles

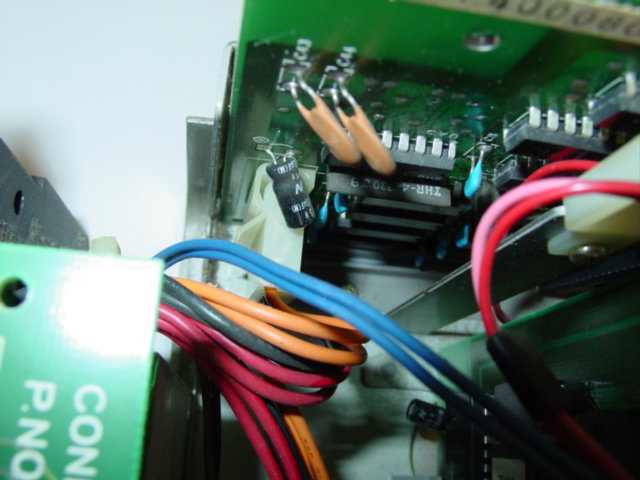

Celà est simple, sauf pour le connecteur d'alimentation en bas à gauche de la carte
Pour l'atteindre, il faut commencer par détacher l'alimentation en dévissant les deux grosses vis restant sur le panneau arrière.

Une fois les vis enlevées, on peut atteindre le connecteur et le débrancher en écartant légèrement le bloc d'alimentation

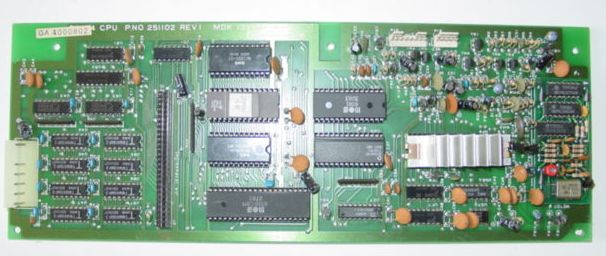

Voici la carte CPU toute seule.
On peut voir le 6510 estempillé du logo Commodore en bas.
Caché sous le refroidisseur se trouve le VIC. Vérifiez bien qu'il est en place car le VIC peut être détruit en quelques minutes si le refroidisseur n'est pas en place.

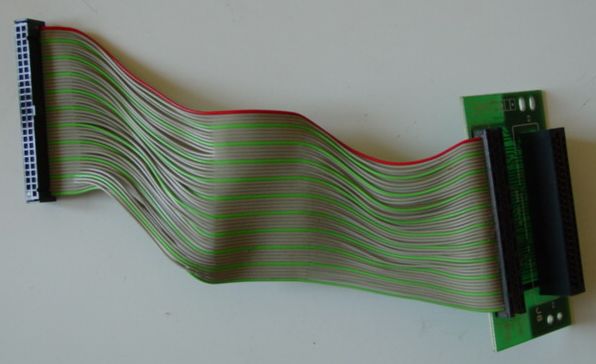

Pour finir voici une vue de la carte supportant le connecteur du port cartouches.
